LS173手持式色差儀
一、產品簡介
LS173是一款手持式色差儀，采用了D/8°光學幾何結構設計。儀器配備3.5英寸IPS彩色電容觸摸屏，操作起來簡單方便。儀器內部集成多本色卡，能對測量的顏色快速匹配出最接近的色卡編號。儀器同時具有色差對比功能，支持多種標準色添加方式，色差閾值可設置，色差公式可靈活選擇，可實現QC快速檢測。
二、應用領域
LS173采用D/8°光學幾何結構設計，測量出來的結果與物體實際顏色更接近。常應用于汽車油漆、五金加工、石材、裝飾材料、塑料塑膠等行業中的產品顏色測量及管理、產品色差品質控制等環節。儀器采用積分球漫射光源照射，非常適合對高光澤樣品進行顏色測量。

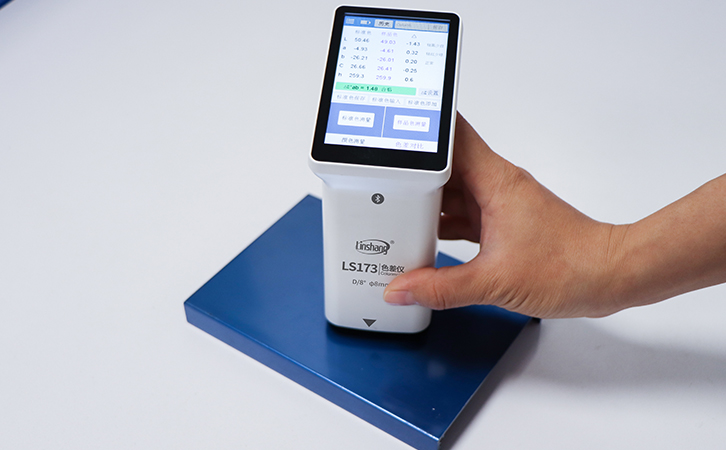

高光澤電鍍材料色差對比
塑膠面貼色差對比

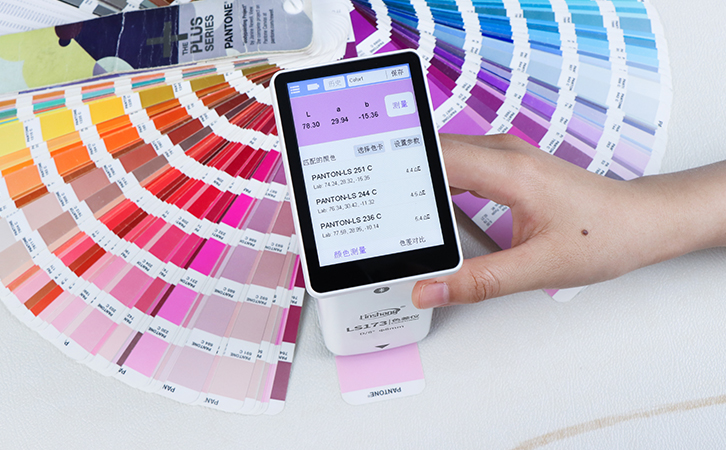

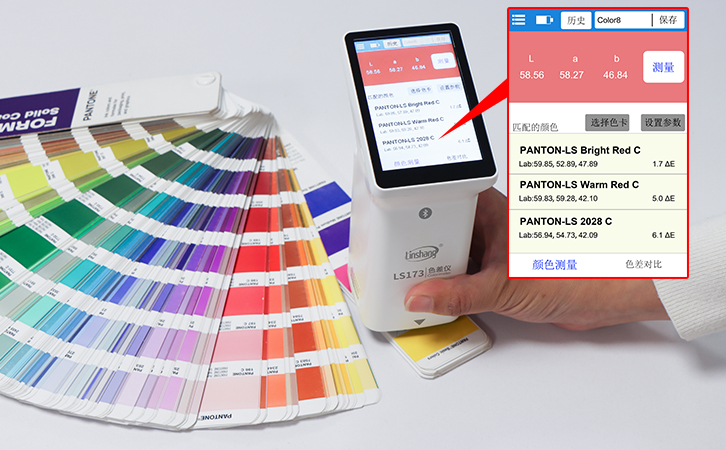

色卡取色

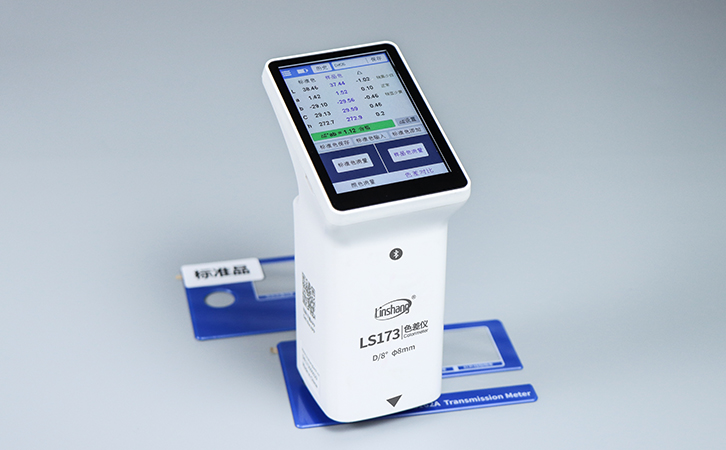

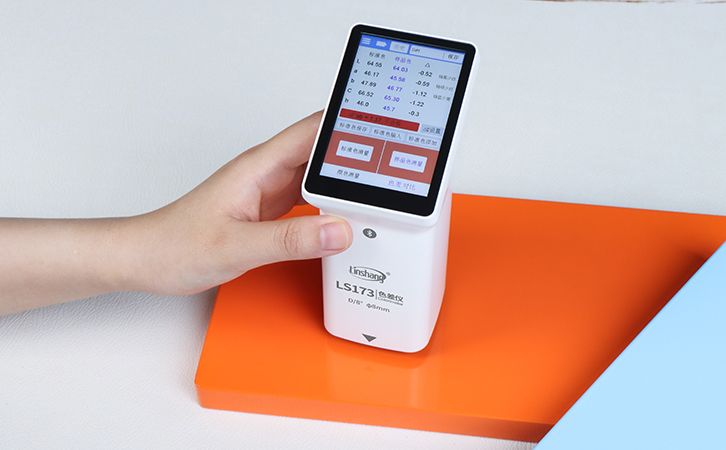

油漆板色差對比
三、儀器參數
| 參數名 | 參數值 |
|---|---|
| 照明方式 | D/8，包含鏡面反射光(SCI) |
| 照明光源 | 全光譜LED光源 |
| 測量口徑 | 8mm |
| 測量條件 | 光源D65，視場10° |
| 測量時間 | 約1s |
| 顏色空間 | CIE Lab、Luv、LCh、Yxy、CMYK、RGB、Hex |
| 色差公式 | ΔE*ab、ΔE*uv、ΔE*94、ΔE*cmc(2:1)、ΔE*cmc(1:1)、ΔE*00 |
| 重復性 | 標準偏差△E*ab，0.03以內（測量條件：預熱校正后，以間隔3s測量白板30次平均值) |
| 尺寸 | 86mm X 62.5mm X 158mm |
| 重量 | 約245g |
| 電池電量 | 可充電鋰電池3.7V@4000mAh，單次充滿可連續測量10000次 |
| 顯示屏 | 480×320點陣IPS彩屏 |
| 系統語言 | 簡體中文、英文 |
| 充電接口 | USB(Type-C) |
| 操作溫度范圍 | 0~45℃，0~85%RH（無凝露） |
| 存儲溫度范圍 | -25~55℃，0~85%RH（無凝露） |

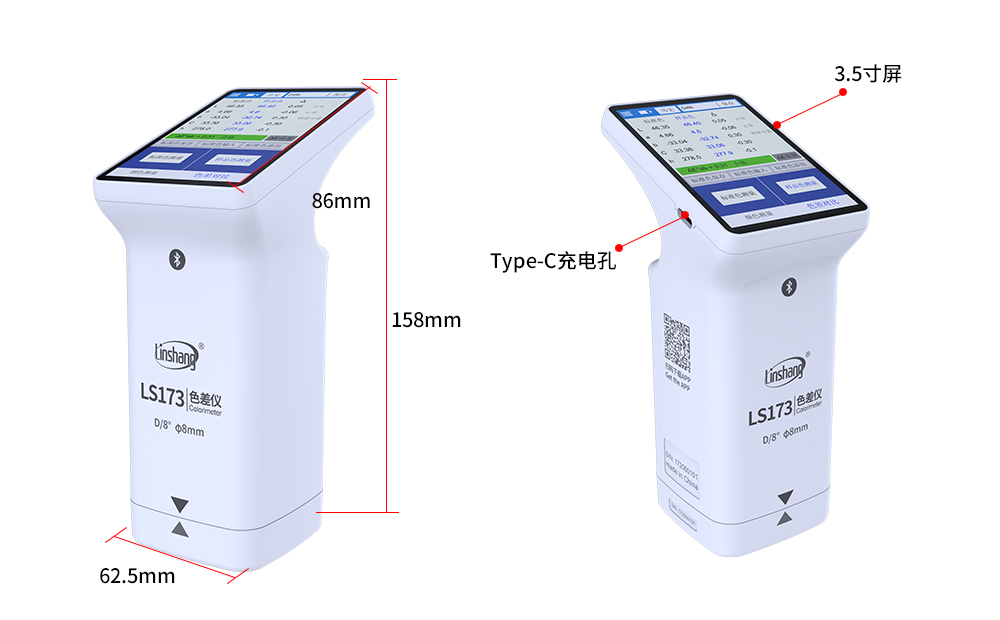

LS173外觀結構展示
四、產品特點
1、儀器自帶3.5英寸IPS彩色觸摸屏，無需按鍵操作；屏幕20度傾斜完美視角、操作和讀數更方便。
2、重復性好，標準偏差△E*ab，0.03以內，可確保可通過國家權威計量院檢測。
3、點顏色測量或短按電源按鍵均可實現顏色測量，1秒測出顏色值。
兩次點擊可完成色差對比，開啟QC檢測功能，可進行批量檢測，色差閾值可自定義，快速實現品質管控。

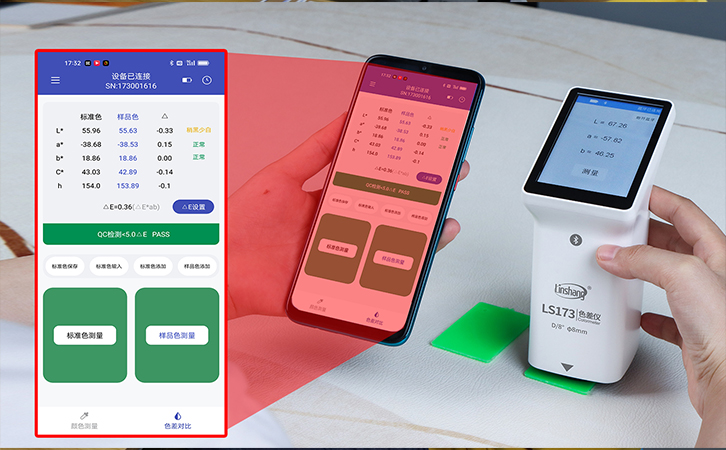

4、色差對比，提供Lab三個顏色通道的顏色偏向指示、為顏色調配提供輔助。 5、儀器具備Lab\RGB\CMYK等多種顏色空間及多種色差公式可選，匹配各行業顏色測量需求。

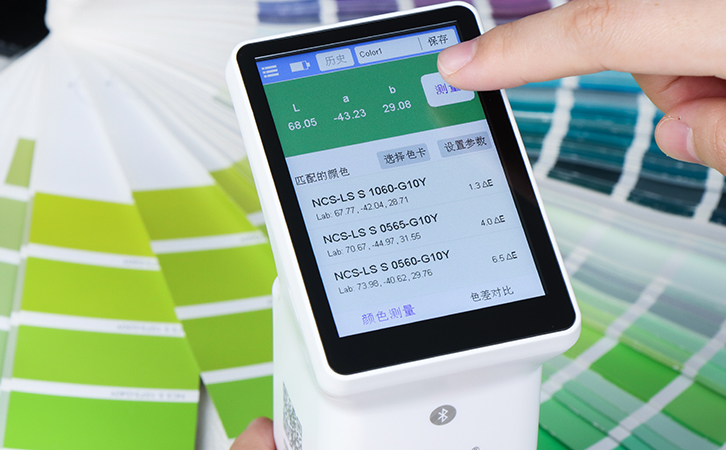

6、內置多本標準的電子色卡，顏色測量時，快速匹配出最接近的3個色卡編號，準確率高達90%以上。
7、儀器配備測量定位板，滿足需要準確對位的需求，使測量更方便。

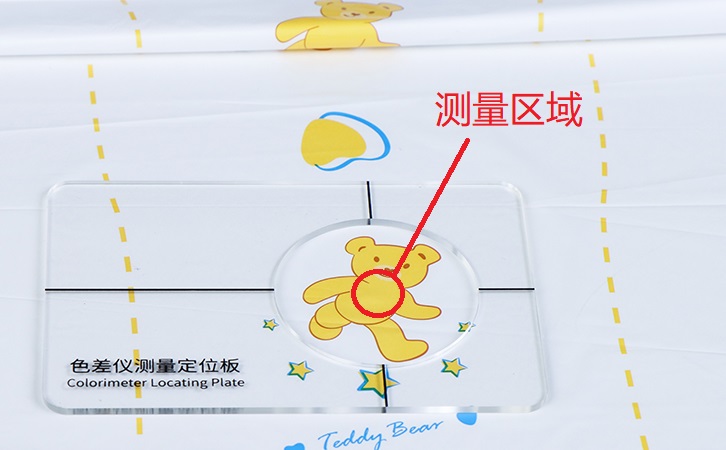

定位孔中心對準測量區域

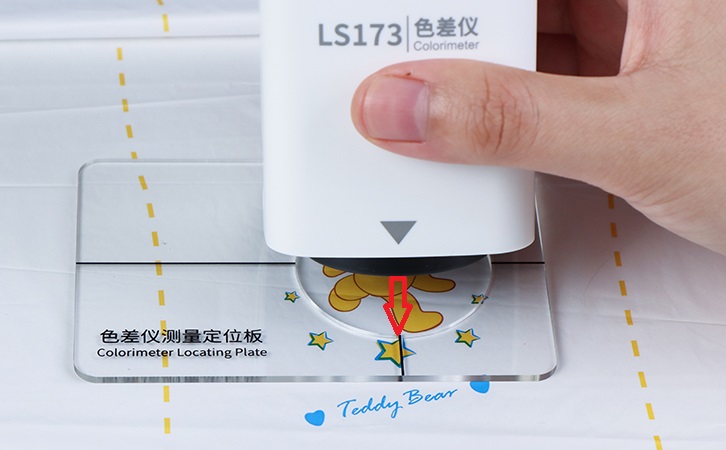

儀器放入定位孔

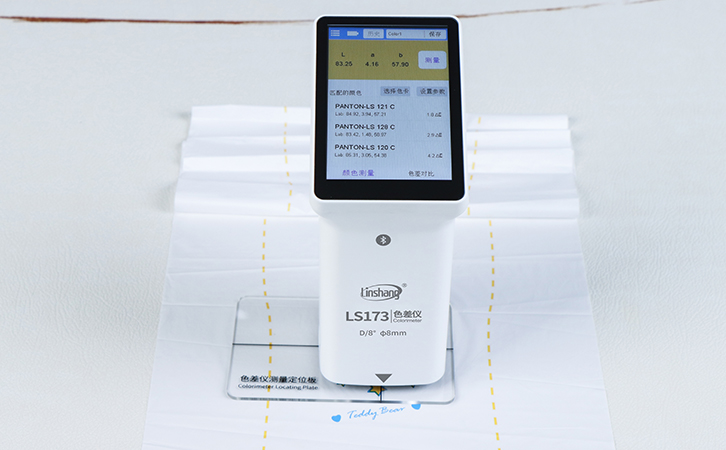

儀器測量結果

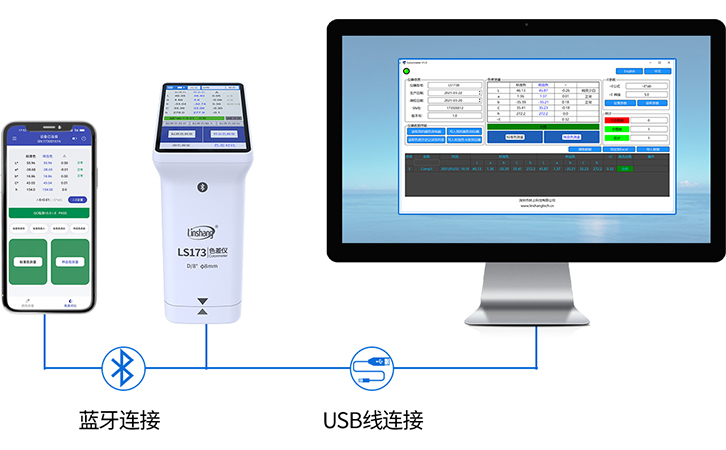

8、儀器配備有移動端APP及PC軟件，覆蓋Android、iOS、Windows系統；中英文雙語可隨意切換。
9、儀器內置超大存儲空間，可以分別存儲1000個顏色和1000條色差對比記錄。 解決標準品實物長時間存儲后褪色引起的一致性問題。
10、儀器內置補償光路，數值穩定，允許長周期校準。
11、內置鋰電池，充滿電可連續測試10000次。并且可設置默認自動關機時間。

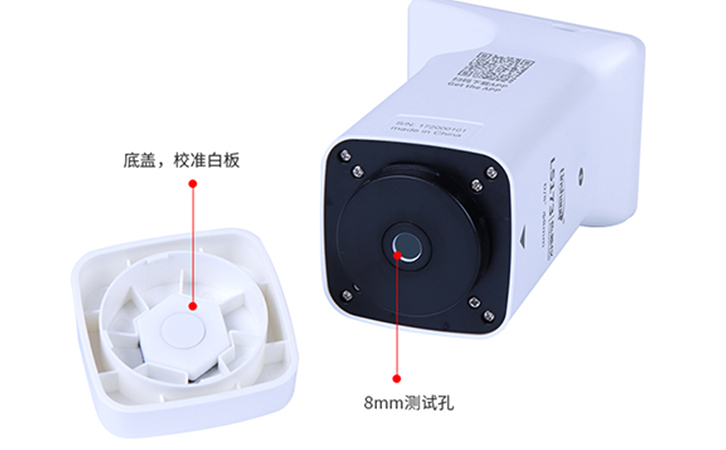

12、儀器底蓋集成校準白板，無需擔心丟失。單色校準，無需繁瑣校準。
五、產品資質及符合的標準
LS173手持式色差儀符合以下標準：
GBT 3978-2008 標準照明體和幾何條件
GBT 3979-2008 物體色的測量方法
GBT 7921-2008 均勻色空間和色差公式
JJG 595-2002 測色色差計檢定規程
GBT 11186.1-1989 涂膜顏色的測量方法 第一部分：原理
GBT 11186.2-1989 涂膜顏色的測量方法 第二部分：顏色測量
GBT 11186.3-1989 涂膜顏色的測量方法 第三部分 色差計算
色差儀計量證書
專利證書
六、軟件下載
1. 手機APP安裝
APP支持安卓操作系統7.0版本或更高版本，蘋果手機支持iOS 7.0 或更高版本。
可以通過以下途徑安裝：

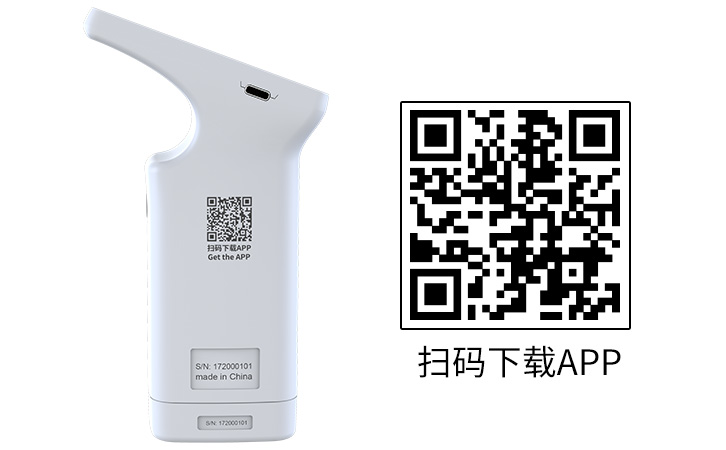

1) 用手機瀏覽器或者微信掃描儀器上的二維碼，按提示下載并安裝。
2) 點擊鏈接 https://www.linshangtech.cn/a/170/ 安裝APP。
3) 在APP Store/Google Play中搜索 “LSColor”（不區分大小寫）安裝應用。
2、PC軟件安裝
通過USB連接電腦，可以使用色差儀PC軟件。（PC軟件僅支持Windows操作系統）
可以通過以下途徑安裝：
1)產品包裝盒中，附贈的U盤中，已配備PC軟件，無需安裝，直接運行即可
2)下載colorimeter-windows-V1.3.zip到本地，解壓后直接運行即可
七、使用方法
LS173操作視頻
色差儀APP操作視頻
色差儀PC操作視頻
2、 注意事項
1.由于液晶屏顯示有色差，儀器屏幕顯示的顏色僅供參考。
2.儀器長時間未使用時，建議進行校準操作后再使用。
3.儀器電池電量為空時，應及時充電。
4.請確保樣品均勻，表面平整清潔，否則會影響測量準確性。
5.底座從主機摘下后應存放在干凈的地方，以免標準板污損。
6.不要將任何物體插入儀器對其進行清潔，這樣會損壞儀器，影響測量精度和操作安全。
7.半年以上不使用儀器，需定期充電來防止電池過度放電損壞。
8.建議校驗的周期為一年，公司提供調校服務。

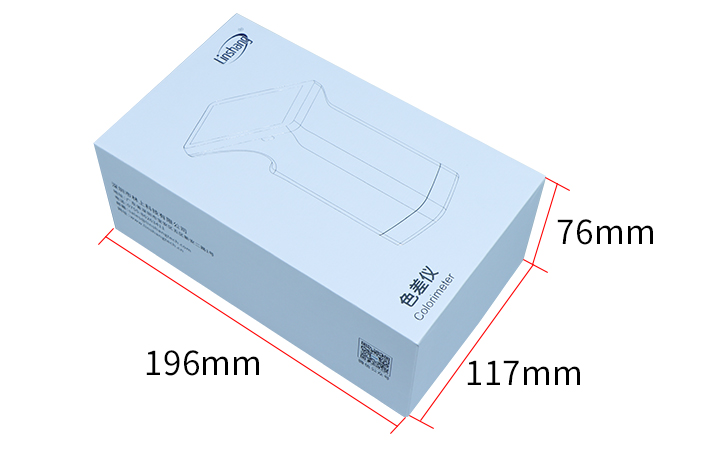

八、包裝明細
| 序號 | 品名 | 數量 | 單位 |
|---|---|---|---|
| 1 | 色差儀 | 1 | 臺 |
| 2 | USB數據線 | 1 | 條 |
| 3 | 清潔布 | 1 | 塊 |
| 4 | 測量定位板 | 1 | 塊 |
| 5 | 說明書 | 1 | 份 |
| 6 | 合格證/質保卡 | 1 | 張 |
九、售后服務
1.儀器保修期為一年。若儀器出現故障，請用戶將整套儀器寄至本公司維修。
2.為用戶長期提供零配件，提供終身維修服務。
3.為用戶提供儀器校準服務。
4.長期免費提供技術支持。
